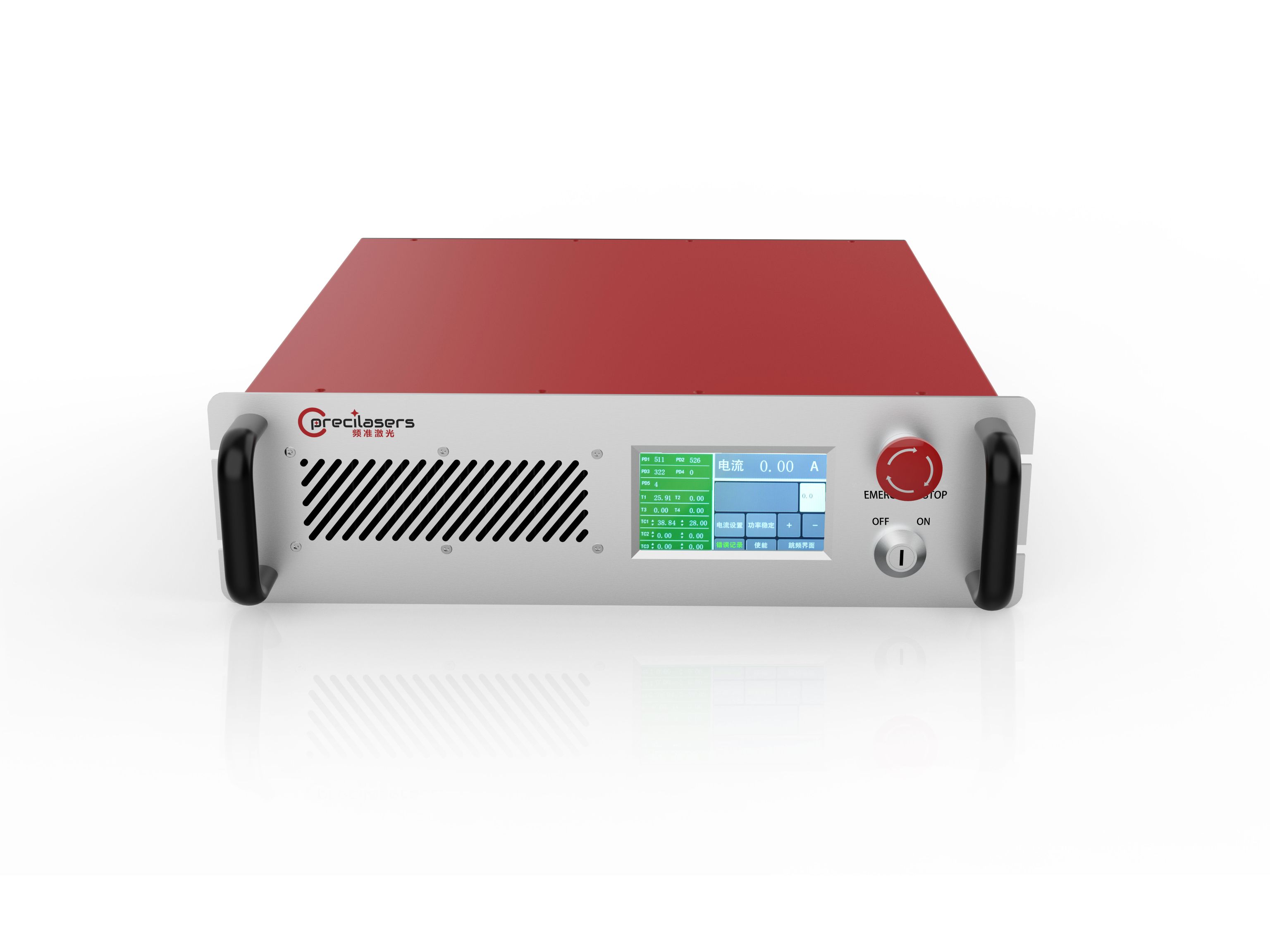

掺铒光纤放大器
基于掺铒光纤放大技术，实现对1525-1625nm单频或非单频输入激光的放大，最大输出为40W，同时保证了输出激光极低的强度噪声和相位噪声。具有高功率、低噪声放大、超快速种子切断保护等特点。
特点
- 窄线宽
- 优异的光束质量
- 种子断电保护系统
- 低噪声
应用
- 光通信
- 激光雷达
- 倍频基频光源
- 干涉计量
- 中红外参量振荡泵浦
主要参数
|
参数
|
|||||
|
型号
|
FA-SF-X-Y-CW(1)
|
||||
|
中心波长可选范围
|
1525-1530nm
|
1530-1535nm
|
1535-1570nm
|
1570-1596nm
|
1596-1625nm
|
|
输出功率
|
>1W
|
>2W/10W/15W
|
>2W/10W/20W/40W
|
>2W/10W
|
>2W/5W
|
|
常用波长
|
1550.12nm, 1560.48nm
|
||||
|
工作带宽
|
>±3nm
|
>±5nm
|
>±10nm
|
>±10nm
|
>±5nm
|
|
附加相对强度噪声
|
<0.05% (RMS, 10Hz-10MHz积分), 输出功率<20W@1550-1560nm
<0.5% (RMS, 10Hz-10MHz积分), 输出功率20-30W@1550-1560nm
<1% (RMS, 10Hz-10MHz积分)输出功率>30W@1550-1560nm
|
||||
|
功率稳定性
|
<0.75% @3hours, RMS
|
||||
|
功率调节范围
|
1-100%
|
||||
|
输出方式（2）
|
单模保偏光纤输出，FC/APC连接头（输出功率≤2W) 或 空间准直输出
|
||||
|
光斑直径
|
0.6±0.2mm
|
||||
|
光束质量
|
TEM00，M²<1.1
|
||||
|
偏振
|
线偏振, >23dB
|
||||
|
种子输入功率
|
≥10mW(3)
|
||||
|
输入光隔离度
|
>25dB
|
||||
|
输出光隔离度
|
>25dB
|
||||
|
冷却方式
|
风冷/水冷
|
||||
|
使用环境和供电
|
|||||
|---|---|---|---|---|---|
|
工作温度
|
15-30 ℃（风冷） 或 15-35 ℃（水冷）
|
||||
|
供电
|
100V-240V, AC, 50/60Hz
|
||||
|
通信
|
RS422
|
||||
(1)X代表放大信号的中心波长，例如1560m的放大器，型号为FA-SF-1560-Y-CW.
Y代表最终输出信号的最大功率，例如1560nm，2W的放大器，型号为FA-SF-1560-2-CW.
(2) 光斑直径仅为空间准直输出模式，对于单模保偏光纤输出，输出端无准直器
(3) 其它功率可定制，通出建议输入功率为10-50mW
更高功率，更多波长，可定制方案
