高性能光学频率梳

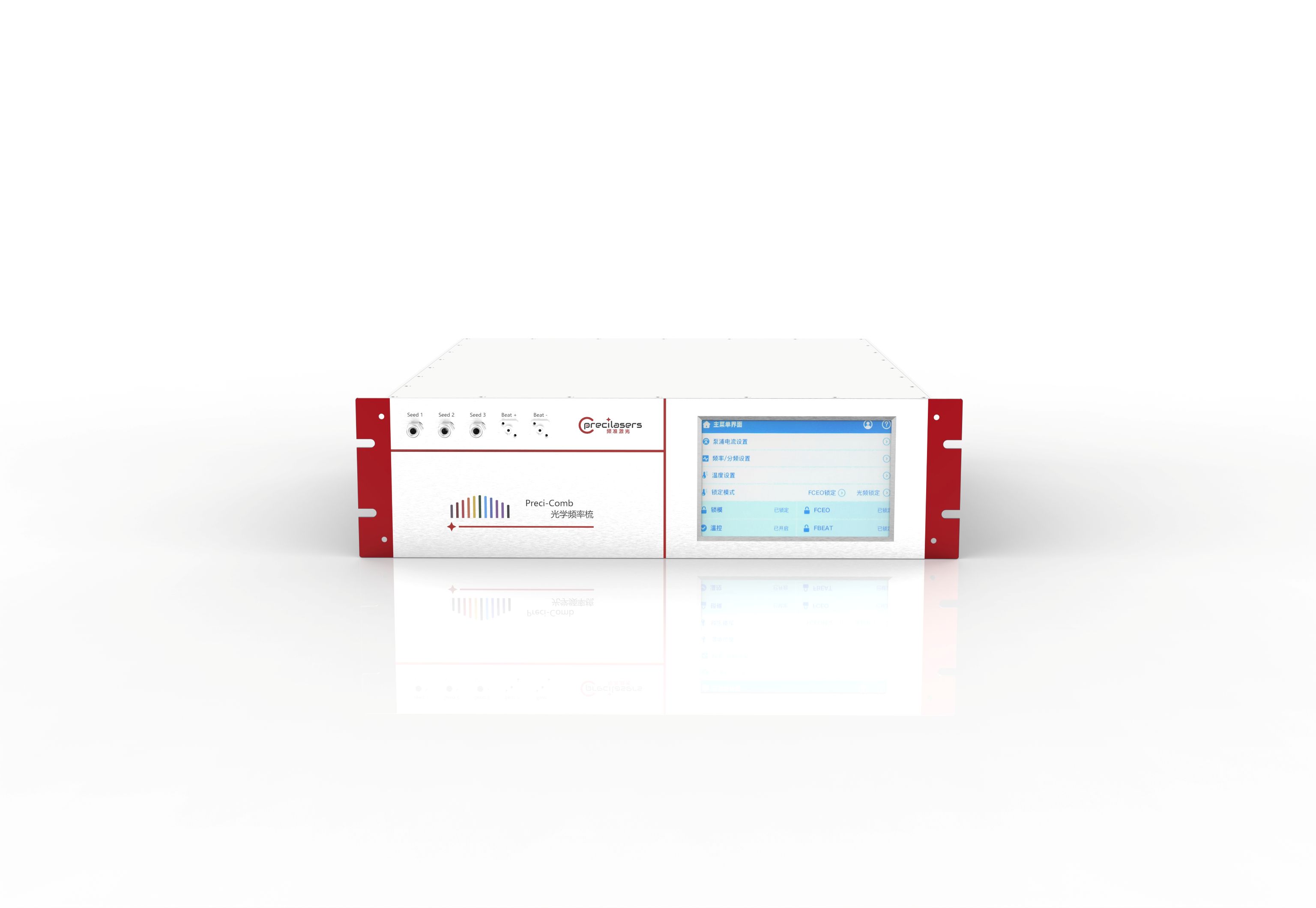

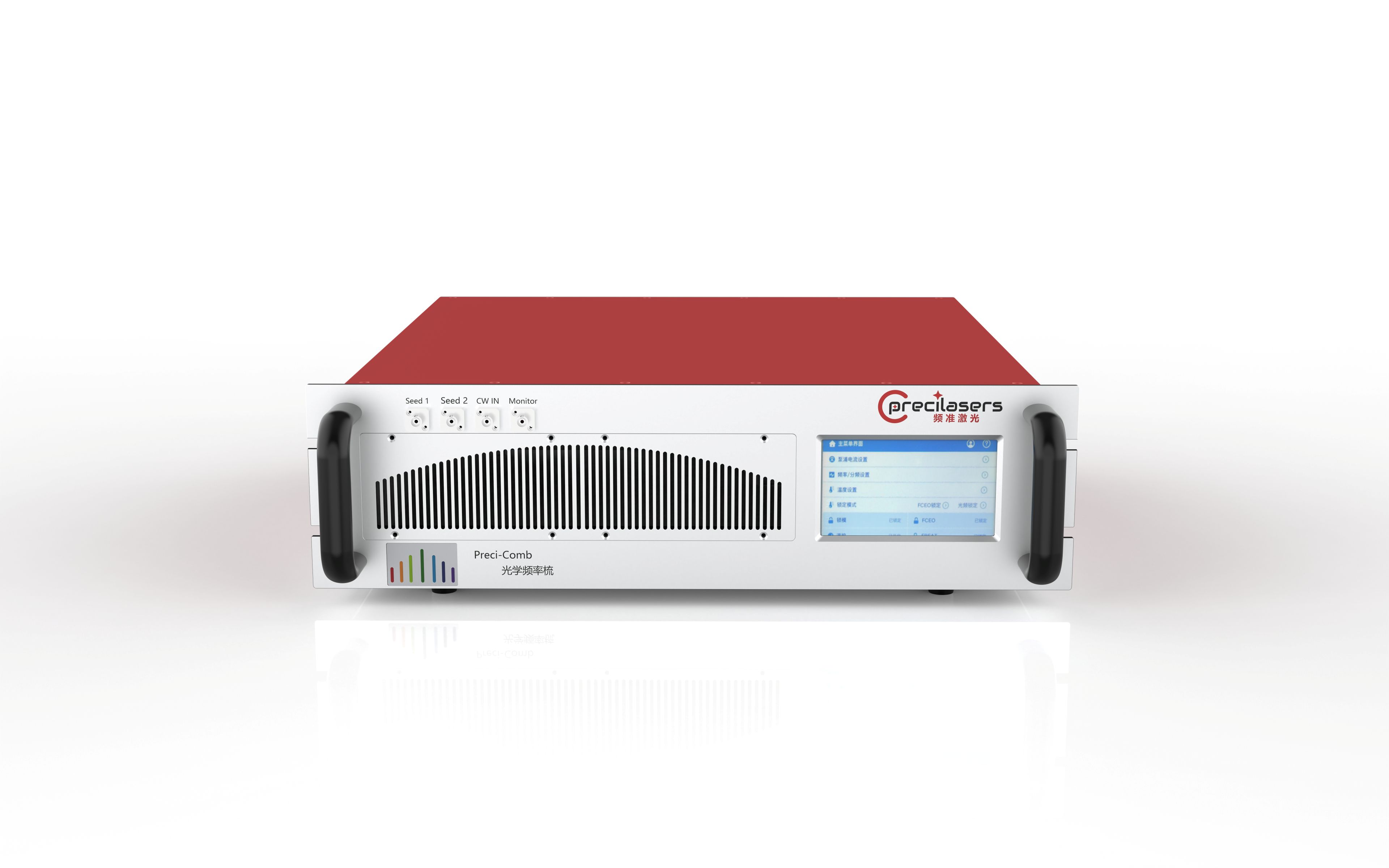

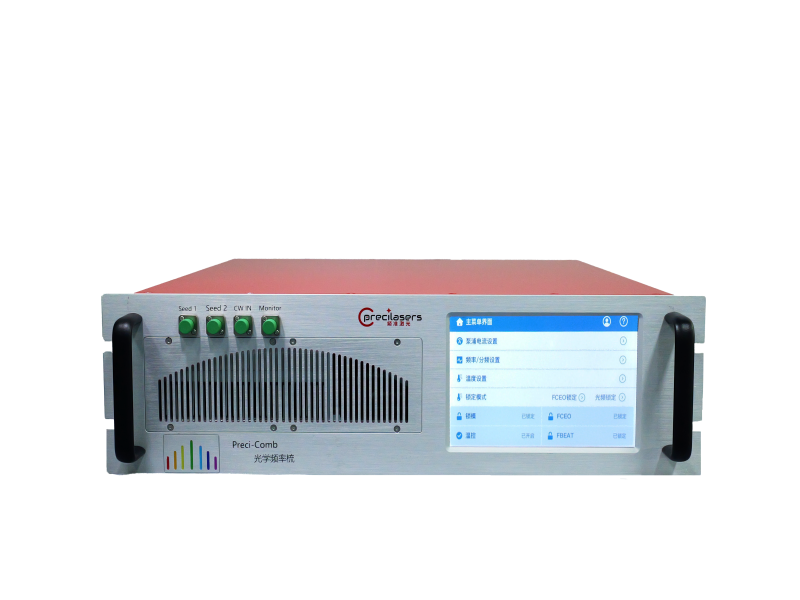

频准激光的小体积光学频率梳，在3U标准19” 机柜的体积里，实现了高精度，高稳定度，一键式全自动化的光学频率梳。基于高度定制化的可选光学模块，它支持高达2W的光功率输出，可以在500nm-2200nm之间实现任意光学频率测量和光学参考，可以广泛地用于光学精密测量、冷原子光钟、时间频率传递、量子精密测量等领域。
特点
- 高稳定度
- 宽波长范围
- 小体积
- 光电一体式
应用
- 光学精密测量
- 冷原子光钟
- 时间频率传递
- 量子精密测量
主要参数
|
光学参数 |
|
|
常用波长 |
1560±20nm |
|
输出功率 |
多通道输出，总功率≥50mW |
|
光频范围 |
＞30nm，（可选1000nm-2200nm，500nm-2200nm） |
|
可选重复频率范围 |
50-250MHz |
|
频率稳定度 |
环内控制稳定度 <5E-18@1s，<2E-20@100s 环外稳定度 <2e-17@1s（1），<2e-18@1000s（1）<5e-13@1s（2） |
|
输出模式 |
单模保偏光纤输出， FC/APC |
|
积分相位噪声 |
＜100mrad[100Hz-2MHz] |
|
重复频率可调范围 |
>1 MHz@ 250MHz重复频率 >500kHz@ 100MHz重复频率 |
|
重复频率控制带宽（开环） |
> 1MHz |
|
载波包络频率信噪比 |
> 40 dB at 100 kHz RBW |
|
载波包络频率调整范围 |
>250 MHz |
|
载波包络频率控制带宽（开环） |
> 1MHz |
|
脉宽 |
＜80fs |
|
参考源 |
10 MHz参考频率，功率电平 +7 dBm 或内置原子钟 |
|
其他参数 |
|
|
机箱尺寸 |
441mm*439mm*132cm |
|
重量 |
<40kg |
|
供电 |
100-240V, AC, 50/60Hz |
|
功耗 |
<300W |
|
冷却方式 |
风冷 |
|
选件 |
|
|
扩谱模块 |
扩谱选件A: 500 nm- 2100 nm范围内任意波长单点输出，功率大于0.5mW,光谱宽度2-3nm； 扩谱选件B: 1000-2100 nm连续光谱输出，功率大于50mW; 扩谱选件C: 500-2100 nm连续光谱输出，功率大于100mW; |
|
功率放大模块 |
波长1.5um，输出功率>5W。 |
(1)相位锁定在光频参考，采用光梳-光梳环外比对
(2)相位锁定在射频参考（受限于限计数器）
