光学频率梳

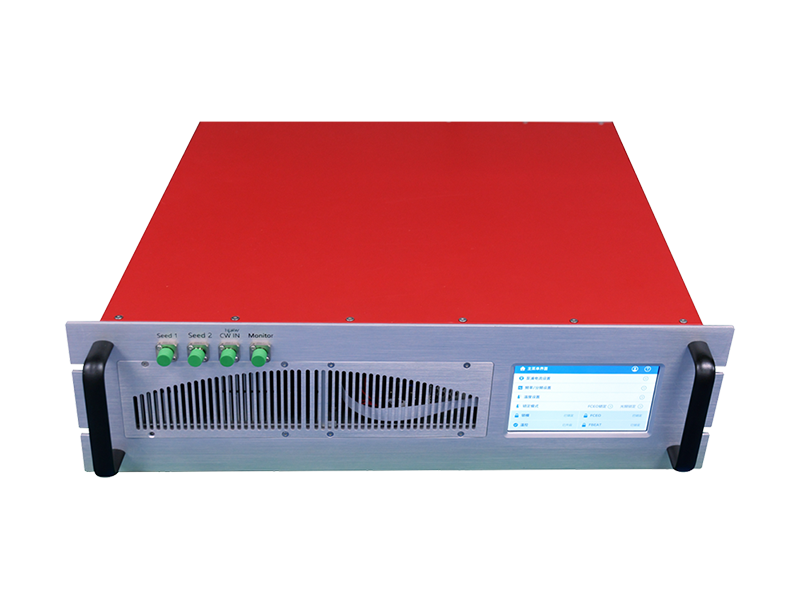

频准激光的小体积光学频率梳，在3U标准19” 机柜的体积里，实现了高精度，高稳定度，一键式全自动化的光学频率梳。基于高度定制化的可选光学模块，它支持高达2W的光功率输出，可以在500nm-2200nm之间实现任意光学频率测量和光学参考，可以广泛地用于光学精密测量、冷原子光钟、时间频率传递、量子精密测量等领域。
Features
- 高稳定度
- 宽波长范围
- 小体积
- 光电一体式
Application
- 光学精密测量
- 冷原子光钟
- 时间频率传递
- 量子精密测量
Main parameters
|
光学参数
|
|
|
常用波长
|
1560±10nm
|
|
输出功率
|
双通道输出，功率均＞5mW
|
|
可选重复频率范围
|
50-250MHz
|
|
输出模式
|
单模保偏光纤输出， FC/APC
|
|
线宽（1）（100us积分时间）
|
＜0.2Hz
|
|
重复频率可调范围
|
>1 MHz@ 250MHz重复频率
>500kHz@ 100MHz重复频率
|
|
重复频率控制带宽（开环）
|
> 200 kHz
|
|
载波包络频率信噪比
|
> 40 dB at 100 kHz RBW
|
|
载波包络频率调整范围
|
>250 MHz
|
|
载波包络频率控制带宽（开环）
|
> 60 kHz
|
|
精度
|
< 2 x 10-16 (t >100 s)*， < 2 x 10-14 (t >1000s)Δ
*锁定到光学频率参考, Δ锁定到射频频率参考
|
|
稳定度
|
<5e-16@1s（2），<2e-18@1000s（2）<5e-13@1s（3）
|
|
脉宽
|
＜50fs
|
|
光频范围
|
＞30nm
|
|
CEO调节范围
|
＞重复频率
|
|
Fceo信噪比
|
＞40dB@300kHz RBW
|
|
锁定射频参考后频率波动（4）
|
＜±0.1mHz
|
|
锁定光频参考后频率波动（4）
|
＜±0.1Hz
|
|
Fceo频率锁定后频率波动（4）
|
＜± 0.2Hz
|
|
参考源
|
10 MHz参考频率，功率电平 +7 dBm 或内置原子钟
|
|
其他参数
|
|
|
机箱尺寸
|
441mm*439mm*132cm
|
|
重量
|
<40kg
|
|
供电
|
100-240V, AC, 50/60Hz
|
|
功耗
|
<300W
|
|
冷却方式
|
风冷
|
|
选件
|
|
|---|---|
|
扩谱模块
|
扩谱选件A: 500 nm- 2100 nm范围内任意波长单点输出，功率大于0.5mW,光谱宽度2-3nm；
扩谱选件B: 1000-2100 nm连续光谱输出，功率大于50mW;
扩谱选件C: 500-2100 nm连续光谱输出，功率大于100mW;
|
|
功率放大模块
|
波长1.5um，输出功率>5W。
|
(1)锁定到超稳激光后，受限于频谱仪分辨率带宽
(2)相位锁定在光频参考
(3)相位锁定在射频参考（受限于限计数器）
(4)采用无死时间的Π型计数器，gate 1s，非平均模式
Higher power, more wavelengths, customizable solutions
